在线式防爆压力表是结合了微处理技术和模数转换算法,能够测量压力的详细数据,达到高精度、低功耗、抗干扰性的设计要求。传统工业仪表采用液晶显示技术,数据清晰易读。外壳采用不锈钢,耐腐蚀,抗机械压力,可以在多种工业复杂环境中使用,广泛应用于石油开采作业领域。

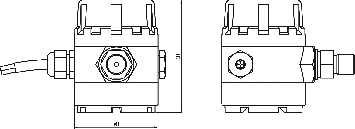

结构尺寸
规格参数
工作条件
环境温度:-20℃~60℃
湿度:≤ 95%
大气压力:80kPa~110 kPa
无显著振动和冲击的场所
能承受的最恶劣的贮运条件
高温:80℃
低温:-40℃
湿度:≤95%
振动:50m/s2
冲击:500 m/s2
供电
工作电压:DC24V
功耗:<60mW
输出信号:RS482/RS422/RS232/4-20mA/0-5V/1-5V/0-10V
测量范围
量程:0~40MPa(可选)
精度:±5‰Fs
过载压力:2倍
选型表
在线式防爆压力表(型例WSP-04410M20AD24-P)
( )044代表4*10的4次方KPa测量范围,即40MPa
( )10代表精度为千分之10
( )M20代表螺纹连接方式
( )4-20为A 0-5V为B 0-10V为C RS485为R RS232为S RS422为U
( )D24代表输入电压,DC24V为D24,AC220V为A22,DC12V为D12
( )P代表连接电缆长度为订做,可省略,省略时为默认1米
